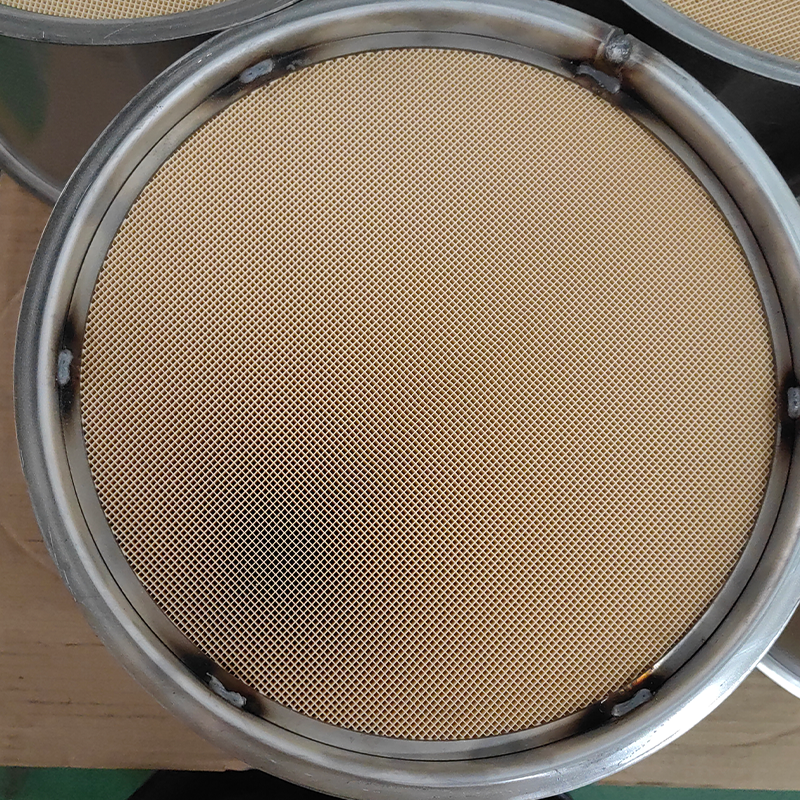

Miếng hàn bằng chất xúc tác ba chiều (TWC)

Tổ hợp hàn Chất xúc tác ba chiều (TWC) là một trong những thành phần cốt lõi trong hệ thống xả ô tô. Quy trình sản xuất cũng như chất lượng của nó ảnh hưởng trực tiếp đến hiệu suất phát thải, độ an toàn và tuổi thọ sử dụng của xe.

1. Hội hàn TWC là gì?
Tổ hợp hàn TWC không phải là một bộ phận đơn lẻ mà là một mô-đun tích hợp bao gồm nhiều bộ phận kim loại được nối với nhau thông qua quá trình hàn. Mục đích cốt lõi của nó là cung cấp môi trường lắp đặt và vỏ ổn định và hiệu quả cho các chất xúc tác kim loại quý (bạch kim, palladium, rhodium).
Một tổ hợp hàn TWC điển hình thường bao gồm các phần tử sau:
(1) Vỏ xúc tác: Thông thường là cấu trúc hai lớp trong đó lớp bên trong giữ chất nền xúc tác, trong khi lớp bên ngoài có chức năng như tấm chắn nhiệt, cung cấp cách nhiệt và bảo vệ.
(2) Chất xúc tác: Thường là chất mang bằng gốm hoặc kim loại tổ ong được phủ vật liệu xúc tác.
(3) Thảm: Một tấm thảm phồng được đặt giữa nền và vỏ để cố định, giảm chấn và bịt kín, ngăn ngừa hư hỏng nền và rò rỉ khí thải.
(4)Ống vào/ra: Ống nối ống xả động cơ với bộ giảm thanh.
(5)Trùm cảm biến oxy: Đế dùng để lắp đặt cảm biến oxy đầu nguồn và hạ lưu.
(6)Giá treo/giá đỡ: Bộ phận dùng để cố định toàn bộ cụm bộ chuyển đổi xúc tác vào khung xe.
Các bộ phận này được hàn lại với nhau để tạo thành một cụm hàn TWC hoàn chỉnh.

2. Quy trình hàn chính
Do các vật liệu cụ thể được sử dụng trong tổ hợp TWC (chủ yếu là thép không gỉ) và các yêu cầu nghiêm ngặt của chúng, các quy trình hàn thường được sử dụng bao gồm:
(1) Hàn được bảo vệ bằng khí
Hàn MIG/MAG: Phương pháp hàn được sử dụng rộng rãi nhất với hiệu suất cao và khả năng thích ứng mạnh mẽ. MIG xung thường được áp dụng để có được mối hàn sạch hơn, ít bắn tóe hơn. Nó phù hợp cho các đường nối dọc vỏ, đường nối chu vi và hàn khung.
Hàn TIG: Cho chất lượng mối hàn cao và hình thức đẹp nhưng hiệu quả kém. Nó thường được sử dụng cho các khớp nối dạng tấm mỏng và đầu cảm biến oxy nơi có yêu cầu cao về độ kín và hình thức.
(2) Hàn laze
Ưu điểm: Nhiệt đầu vào thấp, biến dạng tối thiểu, tốc độ hàn nhanh, tỷ lệ chiều sâu trên chiều rộng cao và khả năng tự động hóa cao.
Ứng dụng: Ngày càng được sử dụng rộng rãi cho hàn đường hàn dọc vỏ TWC, thay thế cho các quy trình MIG truyền thống để đạt năng suất và chất lượng mối hàn cao hơn.
(3) Hàn plasma
Tương tự như hàn laser, đây là phương pháp hàn mật độ năng lượng cao và có thể được sử dụng như một giải pháp thay thế trong một số ứng dụng nhất định.
(4) Hàn điểm điện trở
Chủ yếu được sử dụng cho các phụ kiện không kín như giá đỡ và móc treo.

3. Những thách thức kỹ thuật và yêu cầu cốt lõi
(1) Độ kín khí: Yêu cầu cơ bản và quan trọng nhất. Bất kỳ rò rỉ nhỏ nào cũng có thể dẫn đến:
Khí thải dư thừa: Khí thải chưa qua xử lý thoát thẳng vào khí quyển.
Tín hiệu cảm biến oxy không chính xác: Ảnh hưởng đến việc kiểm soát tỷ lệ không khí-nhiên liệu, làm tăng mức tiêu thụ nhiên liệu và giảm hiệu suất động cơ.
Tiếng ồn: Tạo ra âm thanh rò rỉ “rít” đáng chú ý.
(2) Kiểm soát biến dạng nhiệt: Nhiệt hàn có thể gây biến dạng vỏ thành mỏng. Biến dạng quá mức có thể ảnh hưởng đến độ khít khi lắp đặt hoặc dẫn đến áp suất thảm không đồng đều, làm hỏng lớp nền gốm. Cần có các thiết bị cố định, trình tự hàn và các thông số quy trình thích hợp để kiểm soát sự biến dạng.
(3) Hàn chịu nhiệt độ cao và chống ăn mòn:
Nhiệt độ hoạt động của TWC có thể lên tới 1000°C, đòi hỏi mối hàn phải chịu được hiện tượng oxy hóa và mỏi nhiệt lâu dài.
Khí thải có chứa các nguyên tố ăn mòn như lưu huỳnh và clo nên mối hàn phải phù hợp với khả năng chống ăn mòn của kim loại cơ bản.
(4) Tránh sốc nhiệt cho bề mặt:
Chất nền gốm rất nhạy cảm với sự thay đổi nhiệt độ đột ngột. Lượng nhiệt đầu vào quá mức hoặc tập trung trong quá trình hàn có thể gây ra các vết nứt nhỏ hoặc gãy. Cần phải kiểm soát chặt chẽ lượng nhiệt đầu vào và tốc độ làm mát.
(5) Khả năng tương thích vật liệu:
Các thành phần TWC thường sử dụng thép không gỉ đặc biệt (như 409L, 439, 441). Vật liệu độn phải phù hợp với đặc tính kim loại cơ bản để đảm bảo độ bền cơ học của mối hàn và khả năng chống ăn mòn.

4. Kiểm soát và kiểm tra chất lượng
Để đảm bảo độ tin cậy của các cụm hàn TWC, việc kiểm tra nghiêm ngặt được tiến hành trong quá trình sản xuất:
(1) Kiểm tra trực quan nội tuyến: Hệ thống camera tự động kiểm tra hình dạng mối hàn xem có vết cắt, vết loang, độ lõm và các khuyết tật khác không.
(2) Kiểm tra độ kín khí:
Phép đo khối phổ khí heli: Cung cấp khả năng phát hiện rò rỉ với độ chính xác cao và thường được sử dụng để thử nghiệm hoặc lấy mẫu trong phòng thí nghiệm.
Phương pháp giảm áp suất: Được sử dụng phổ biến hơn trên dây chuyền sản xuất bằng cách tạo áp suất cho cụm lắp ráp và theo dõi sự thay đổi áp suất để xác định rò rỉ.
(3) Kiểm tra kích thước: Được thực hiện bằng đồng hồ đo hoặc CMM để đảm bảo kích thước lắp đặt chính tuân thủ các thông số kỹ thuật thiết kế.
(4) Kiểm tra không phá hủy:
Kiểm tra bằng tia X: Được sử dụng để phát hiện các khuyết tật bên trong mối hàn như độ xốp, lẫn xỉ hoặc độ ngấu không hoàn toàn.
(5) Thử nghiệm phá hủy:
Phân tích kim loại: Cắt và kiểm tra vi cấu trúc mối hàn để đánh giá chất lượng mối hàn.
Kiểm tra cơ học: Đánh giá độ bền, độ bền của mối hàn và các tính chất cơ lý liên quan.

5. Xu hướng phát triển
(1)Tự động hóa và thông minh: Việc sử dụng rộng rãi robot hàn và dây chuyền tự động giúp cải thiện hiệu quả và tính nhất quán. Việc tích hợp thị giác máy và cảm biến cho phép giám sát thời gian thực và điều khiển hàn thích ứng.
(2) Thiết kế nhẹ và nhỏ gọn: Sử dụng thép không gỉ hiệu suất cao mỏng hơn và thiết kế kết cấu được tối ưu hóa để giảm trọng lượng và tiết kiệm không gian.
(3) Công nghệ hàn mới: Tăng cường ứng dụng hàn laser và hàn lai laser-hồ quang để đạt hiệu quả và chất lượng cao hơn.
(4) Thiết kế mô-đun: Tích hợp TWC với GPF, bộ giảm âm và các bộ phận khác vào một bộ phận hàn duy nhất, tạo thành các mô-đun xử lý sau khí thải phức tạp hơn.
